菜单栏和快捷键

菜单栏

图标

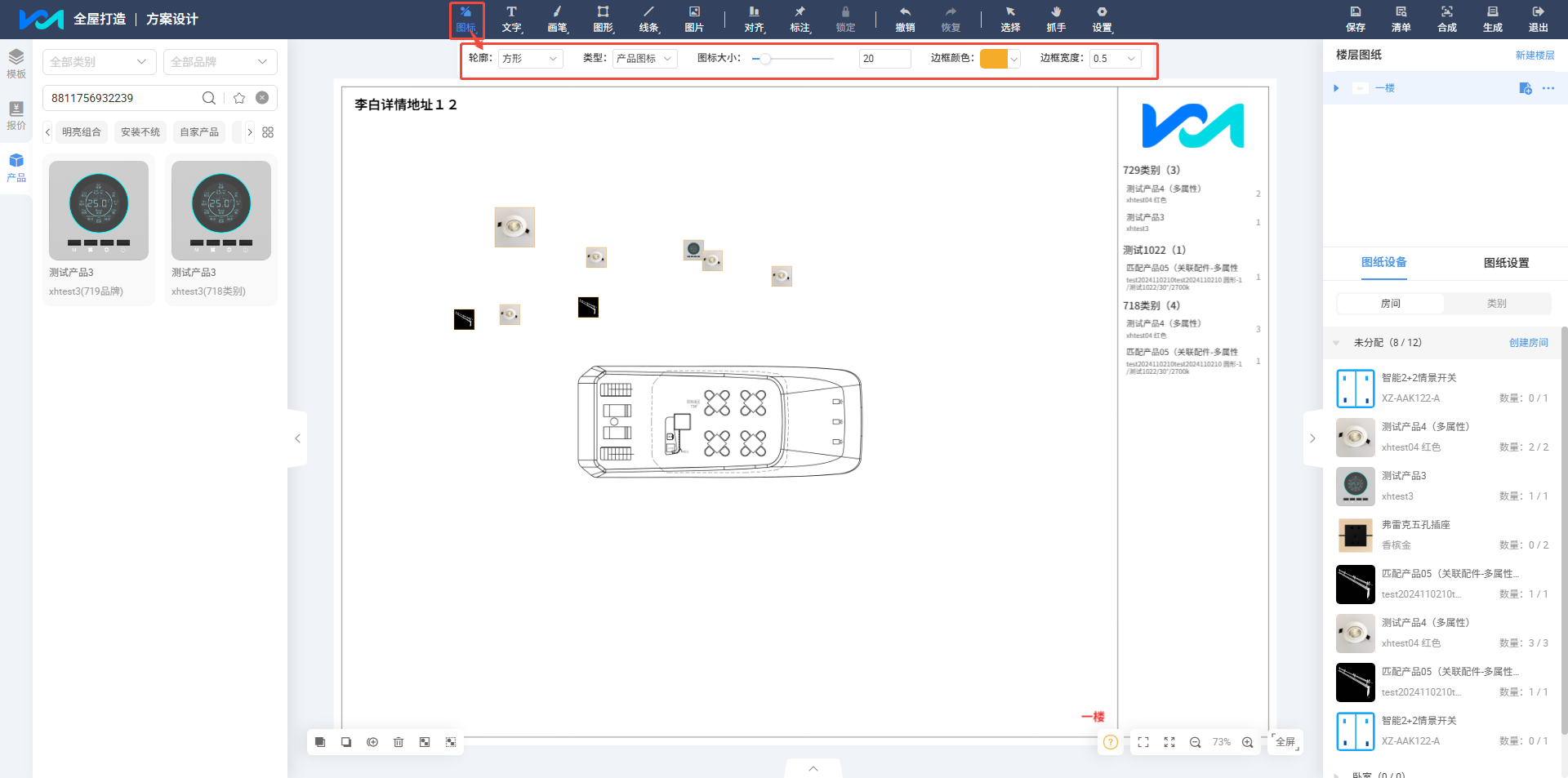

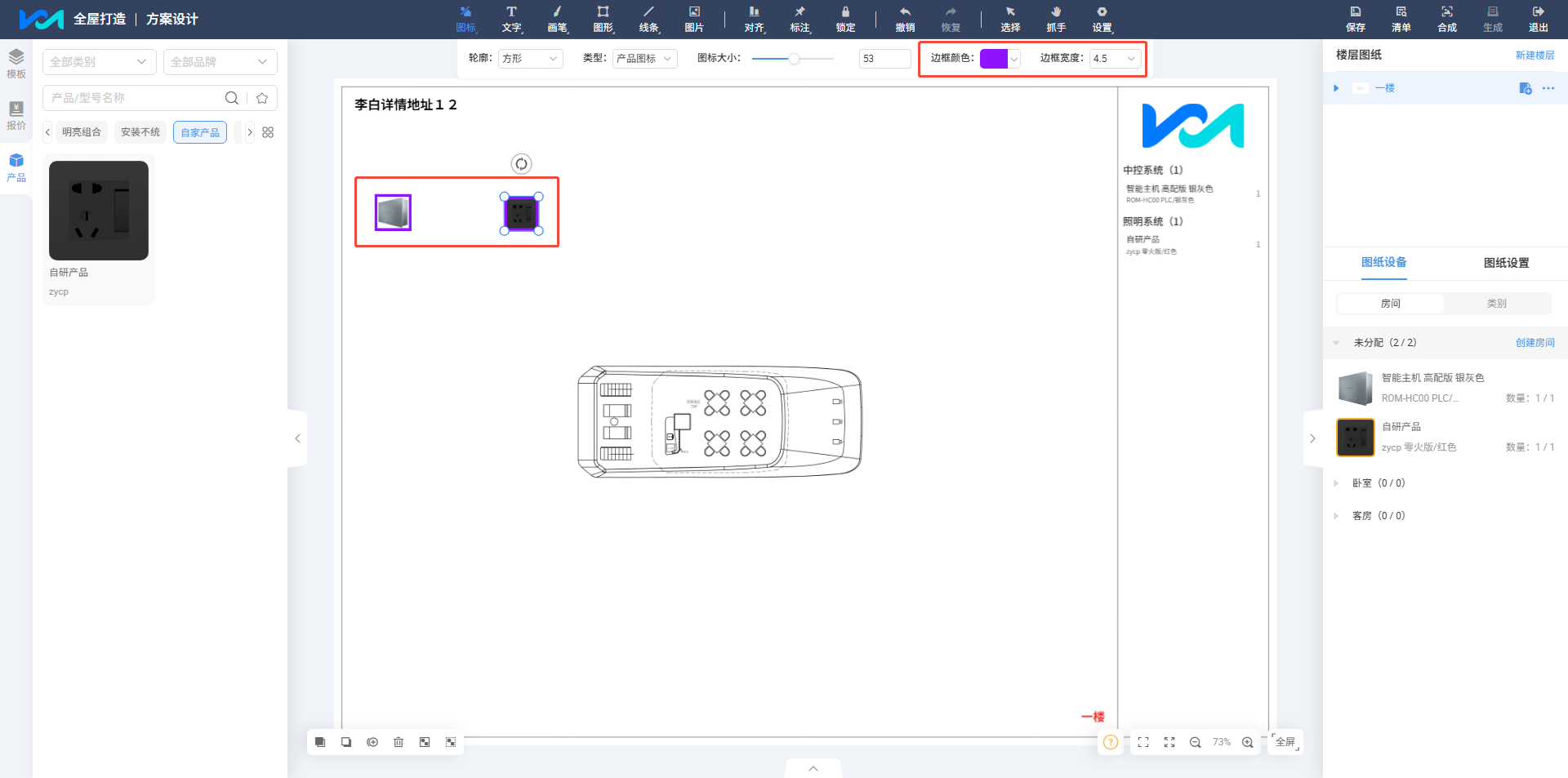

CAD/实体 鼠标移至，可出现图标轮廓（方形、圆形、圆形平铺、缩略圆点）、图标类型（产品图标、ＣＡＤ图标）、图标大小、边框颜色、边框宽度，产品的图标大小、边框、边框宽度都可改变。

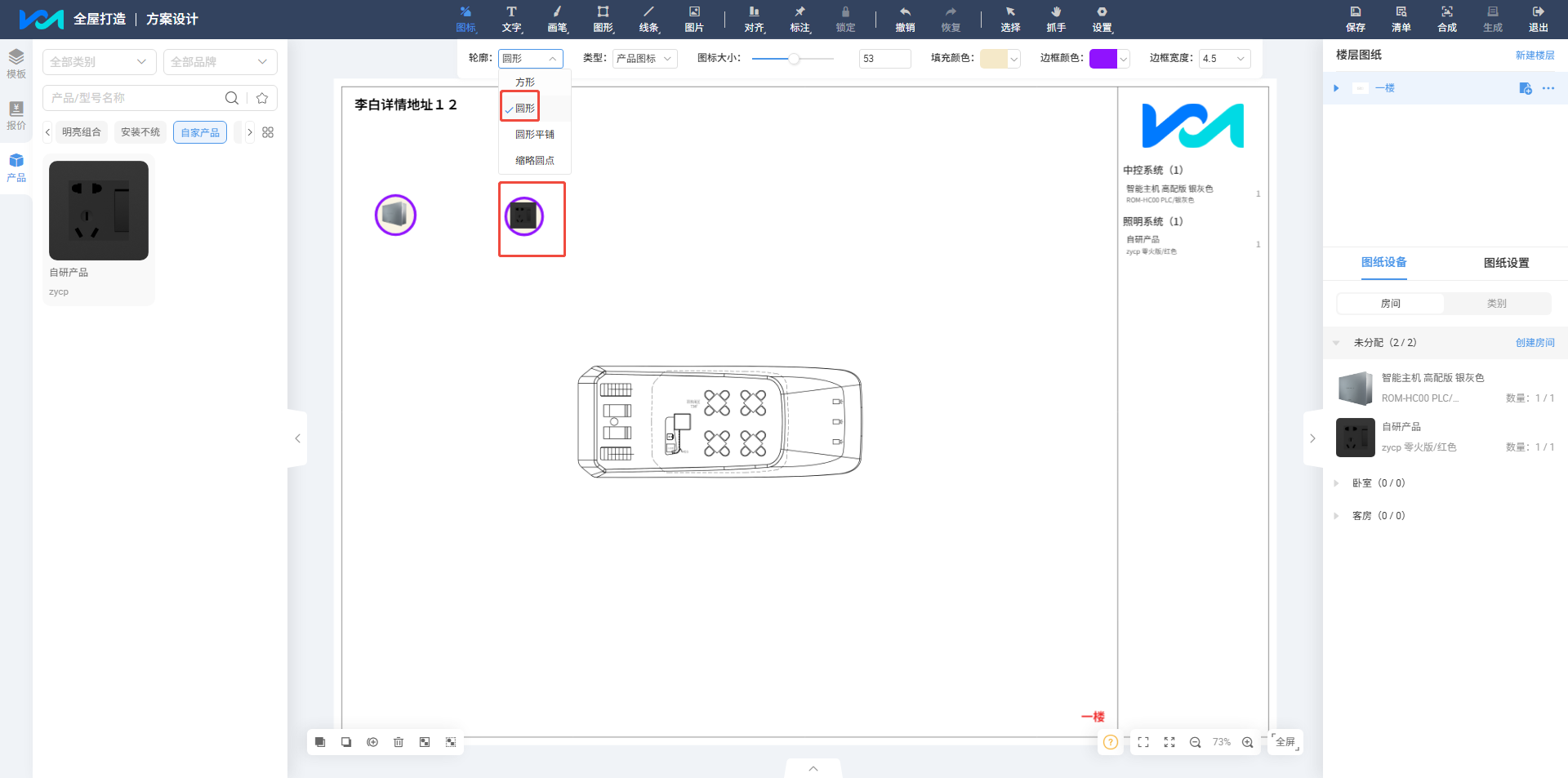

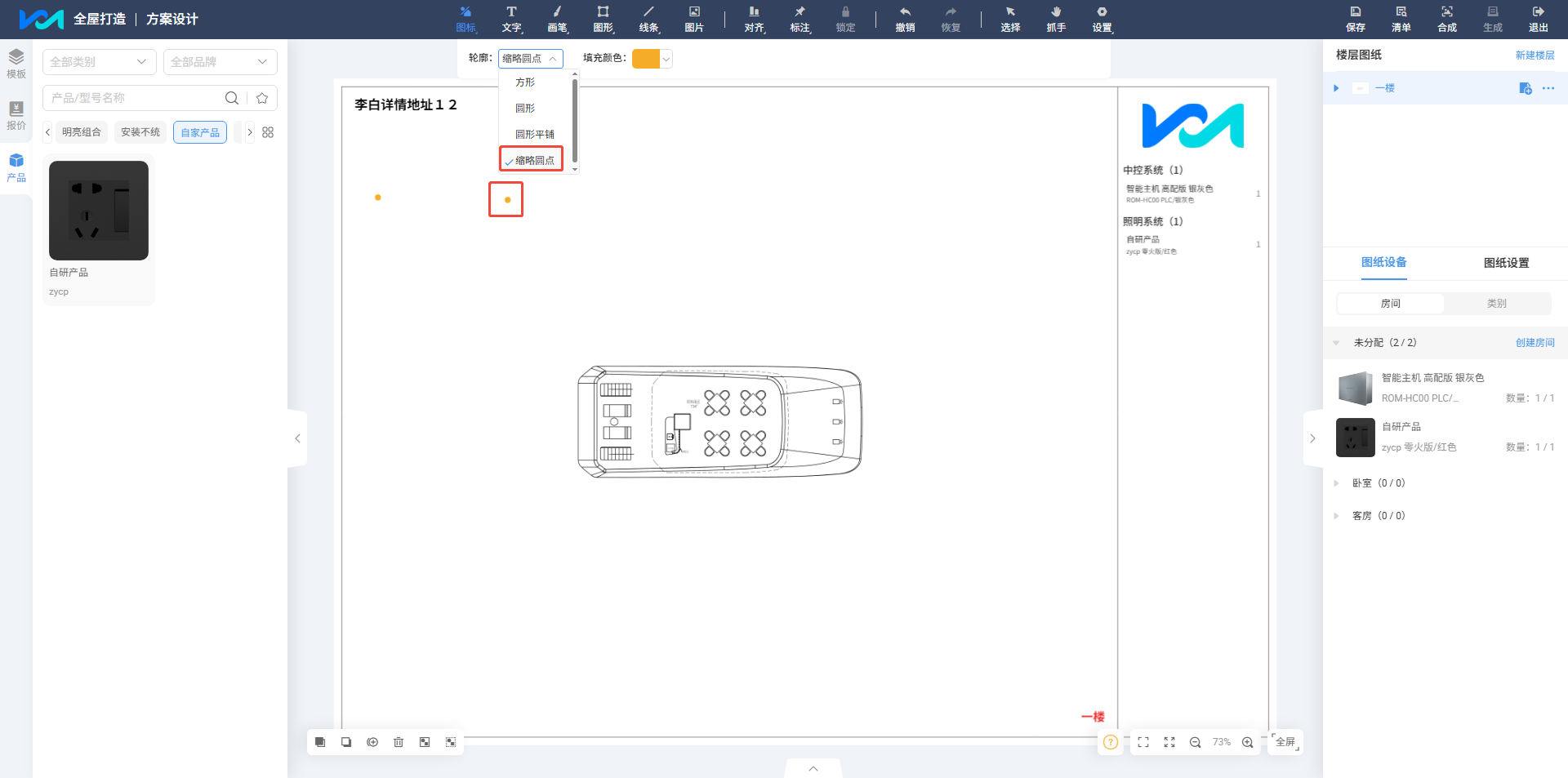

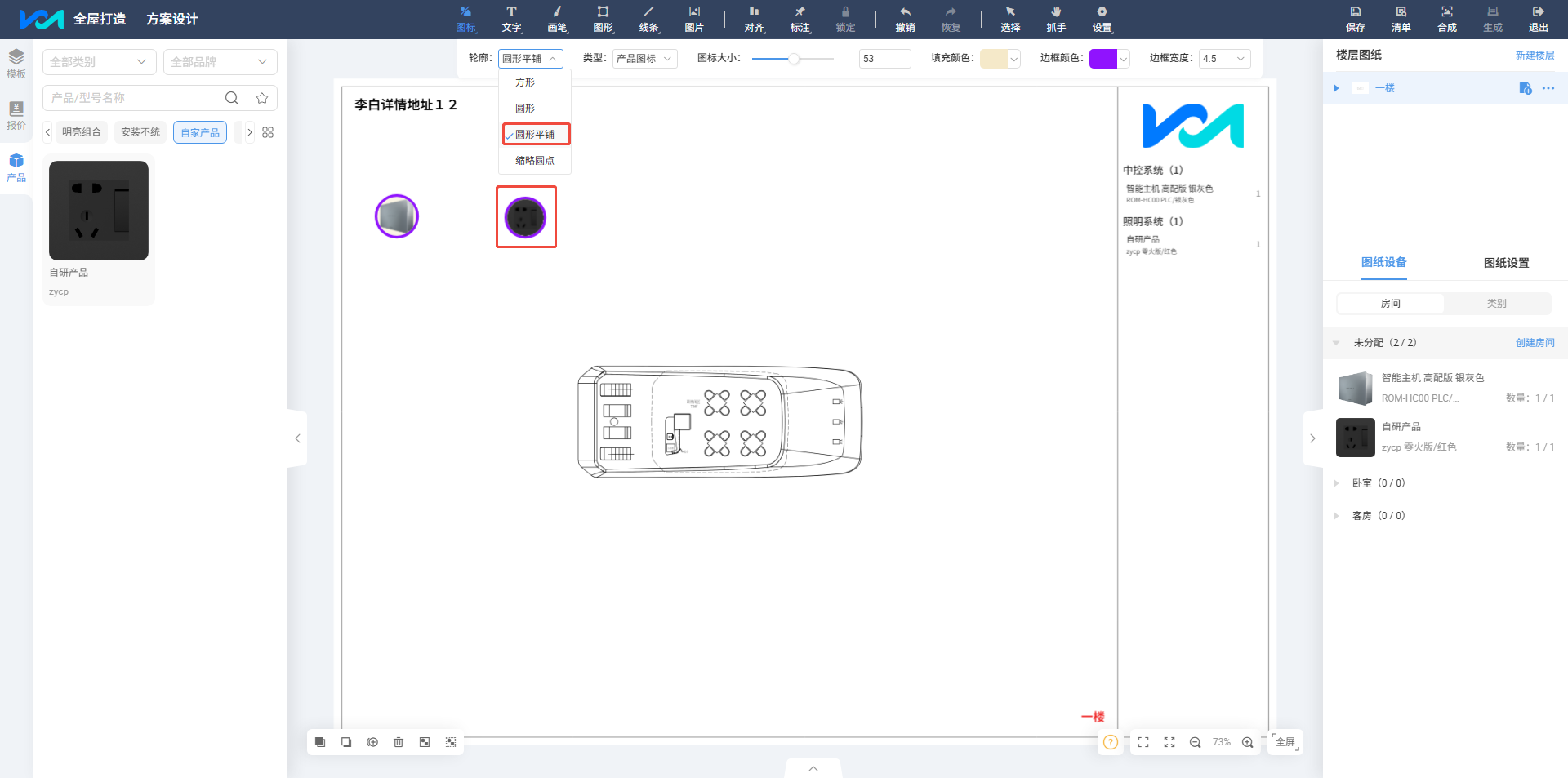

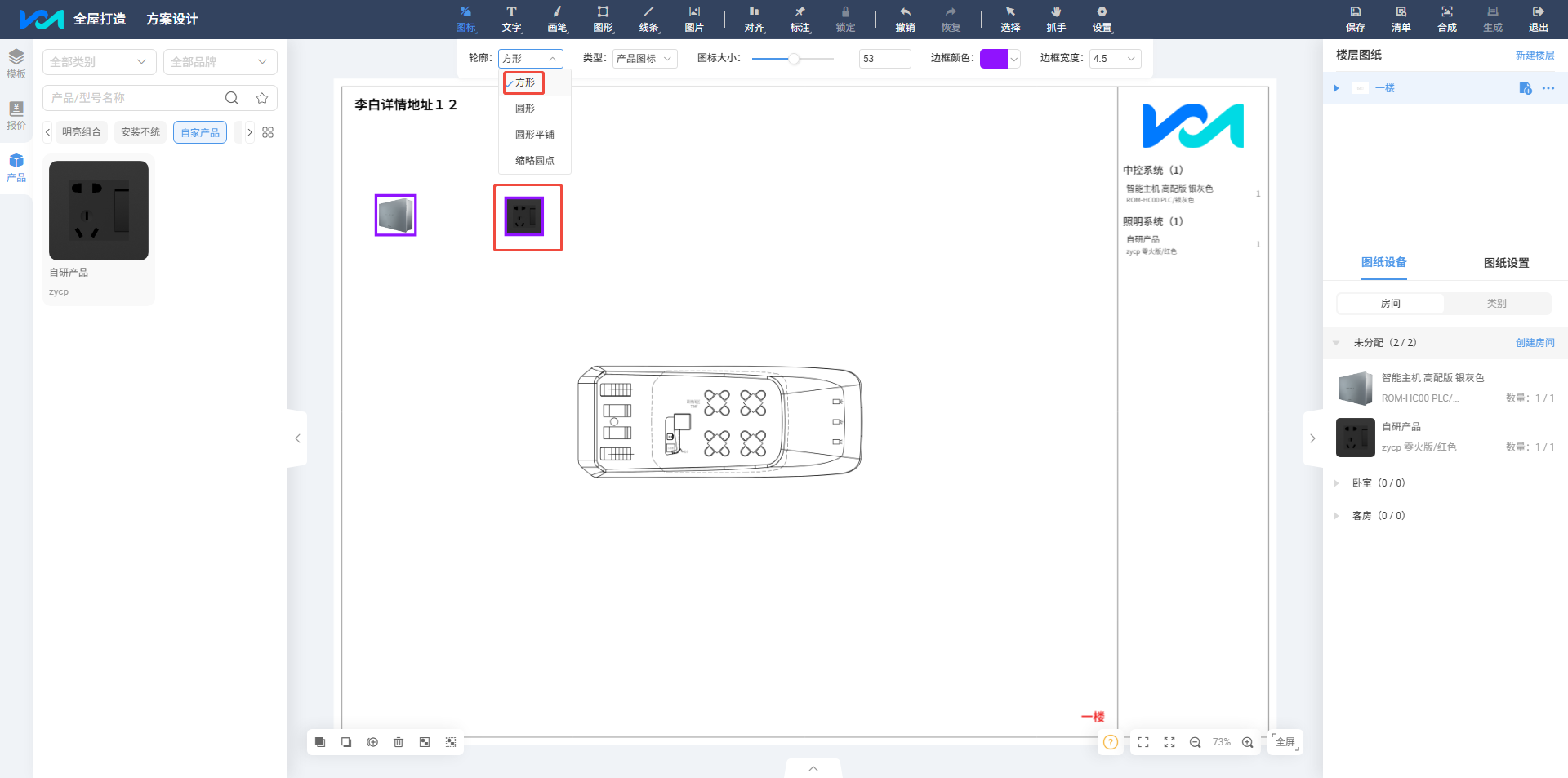

图标轮廓：可是方形、圆形、圆形平铺、缩略圆点，页面如下：

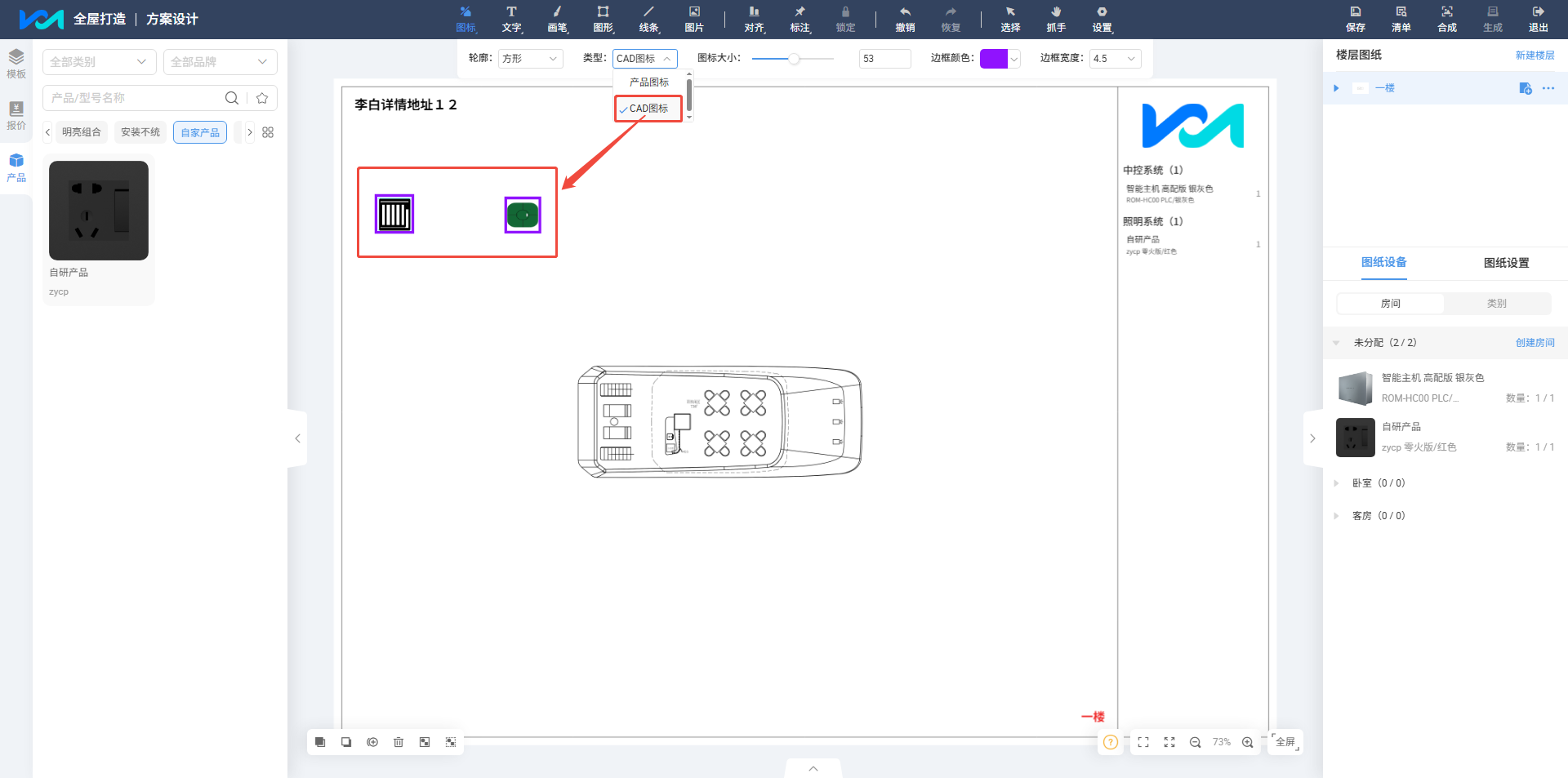

点击后，产品图片会变成CAD图标，如下图所示：

文字

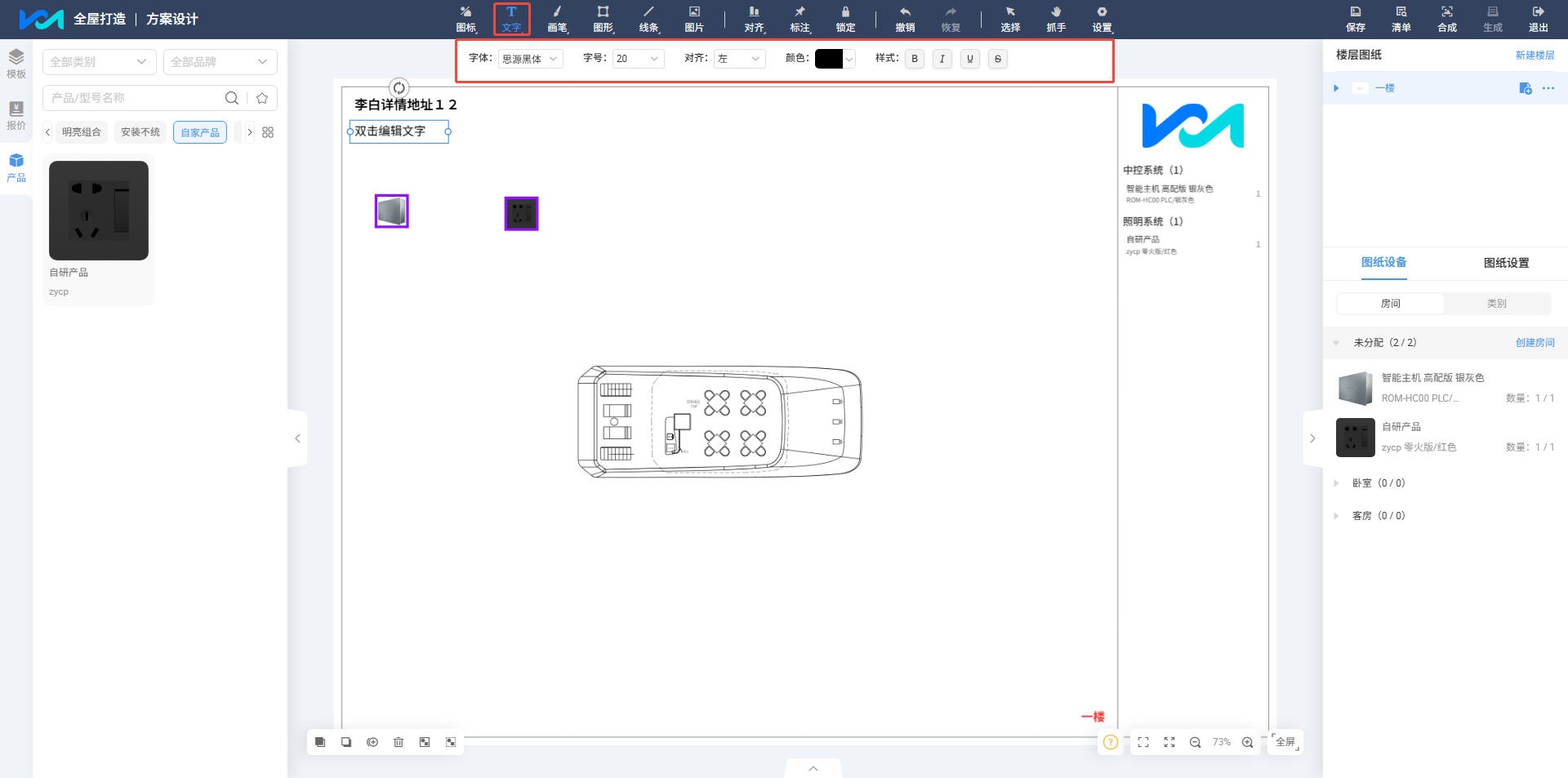

文字点击，下方可出现设置文字字体、文字大小、对齐方式、字体颜色、样式（加粗、斜体、下划线、文字划线）

画笔

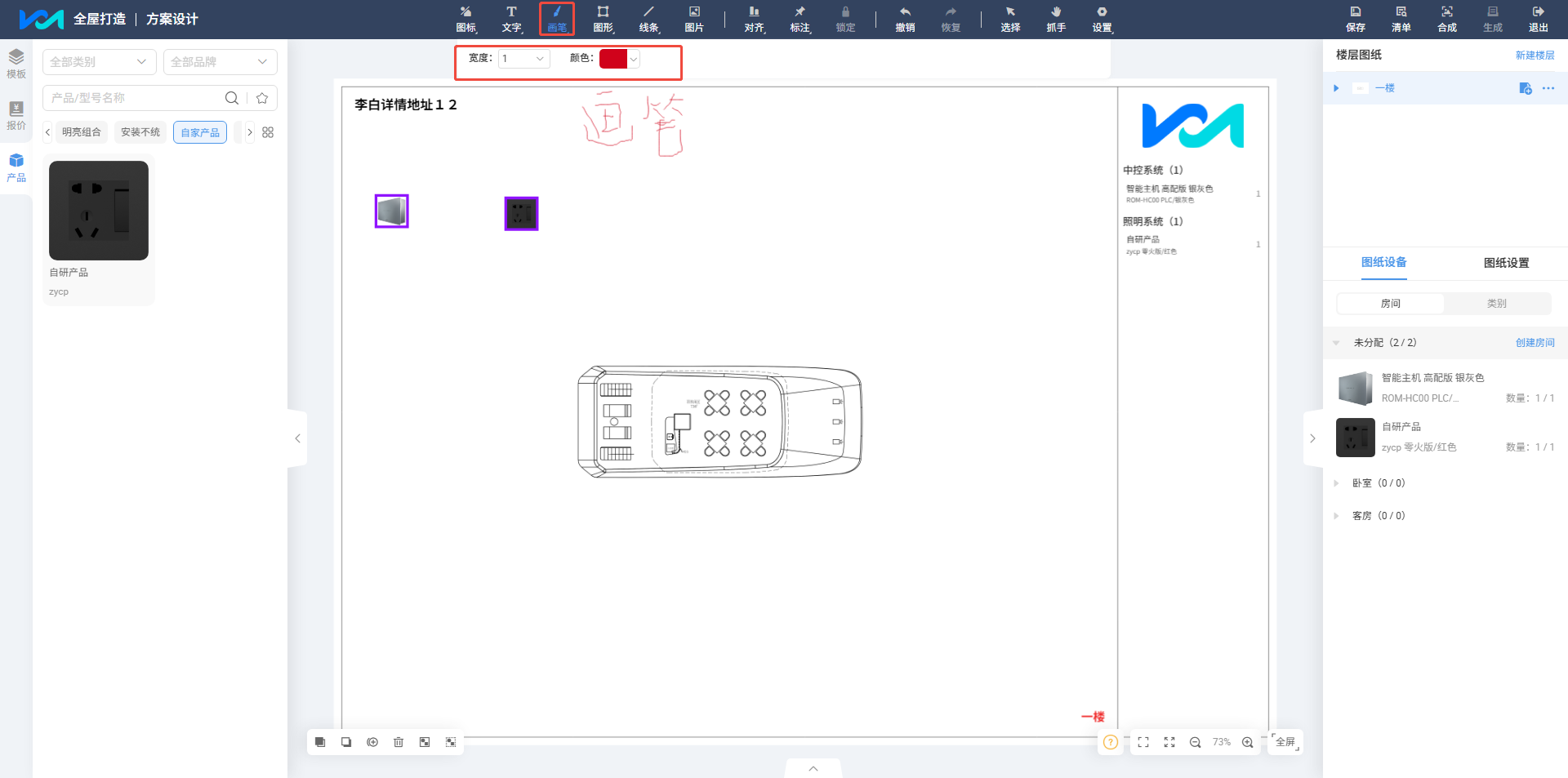

画笔：点击画笔，可设置画笔的宽度和颜色

图形（区域）

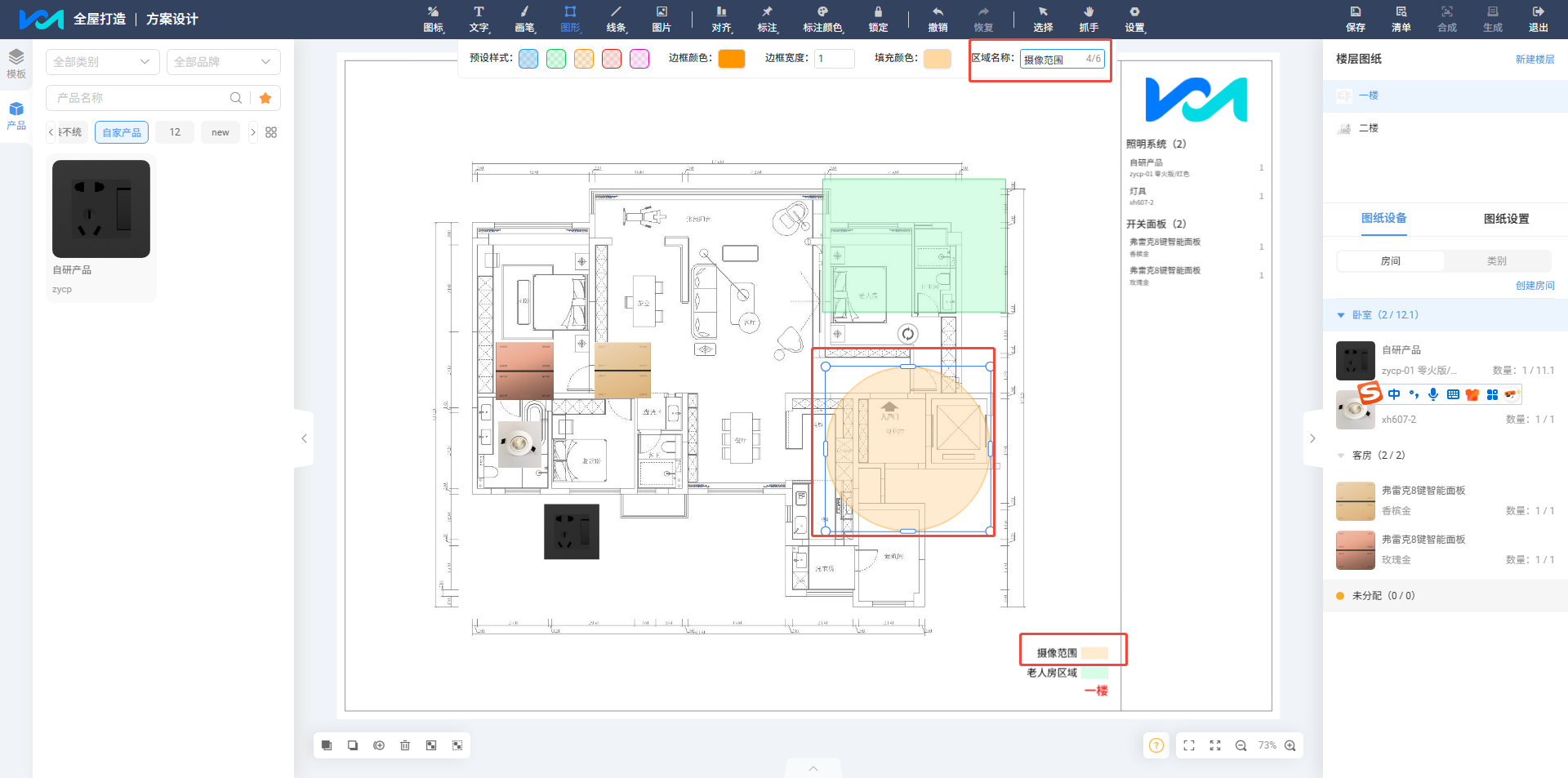

区域范围的框选，支持7种形状、可修改边框颜色、可设置边框宽度、设置填充颜色。选中图形可填写区域名称，生成图纸时可通过区域名称显示图形。

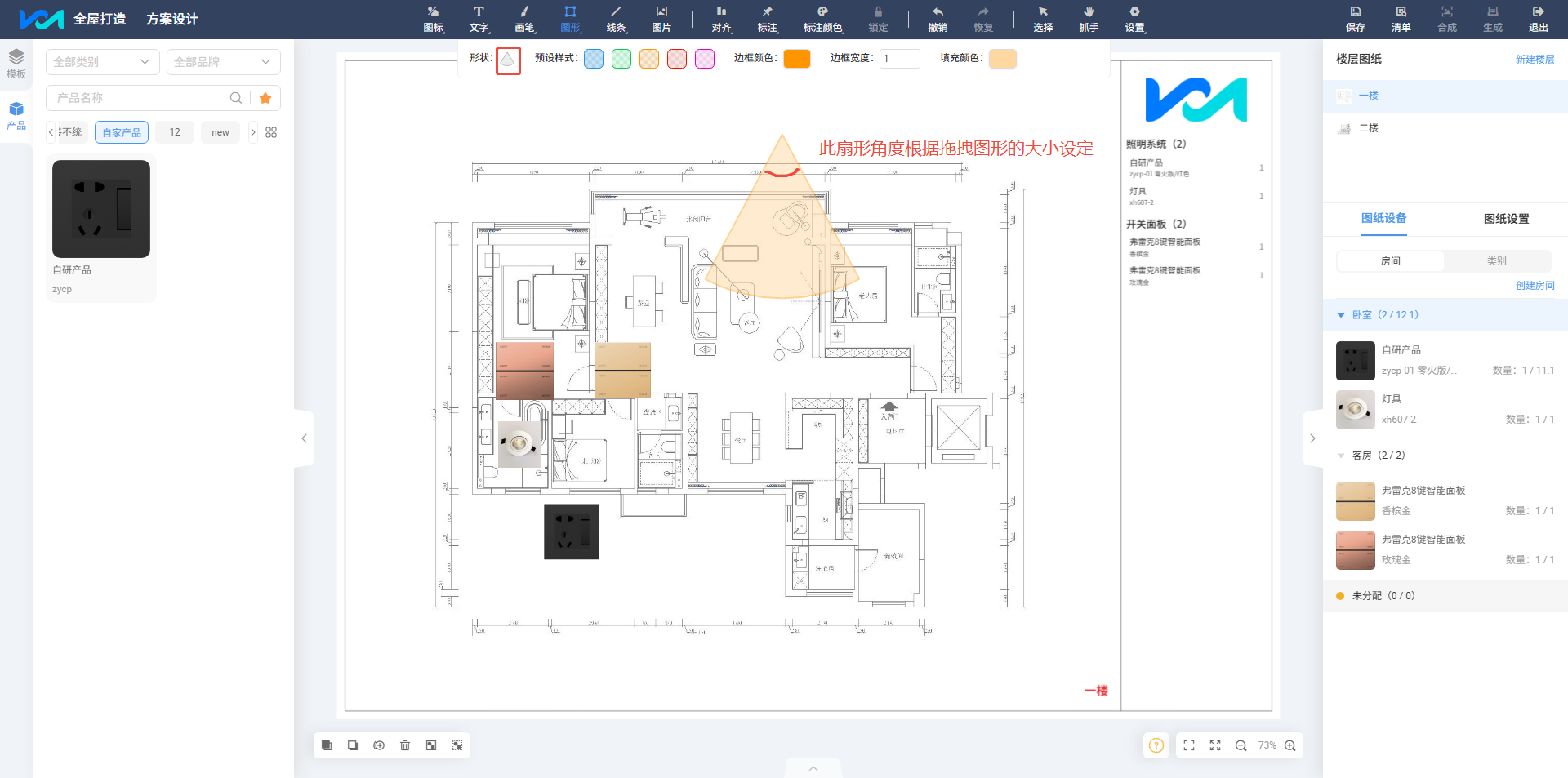

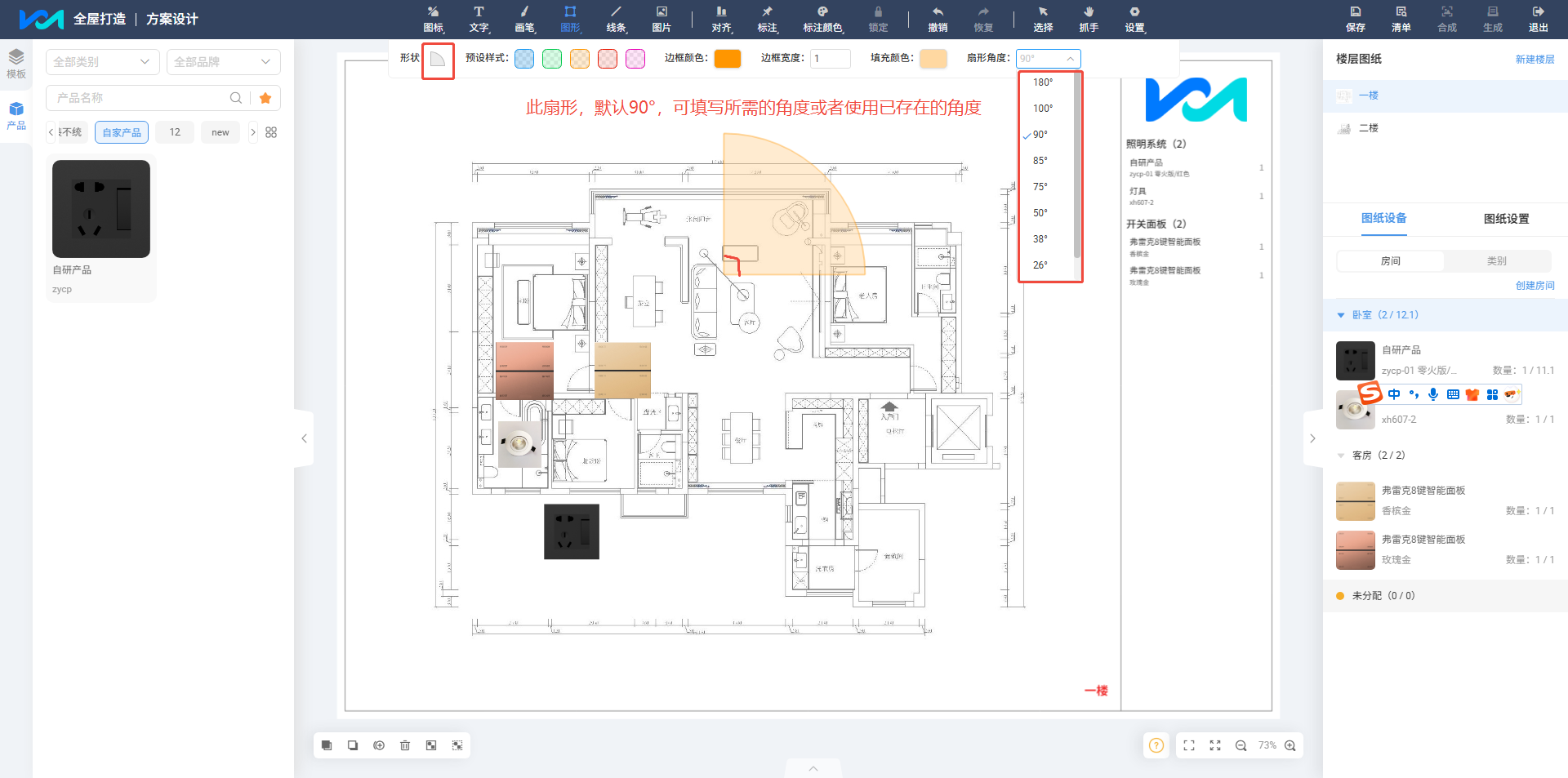

特别介绍图形：

线条

线条：支出直线、s线、箭头，可设置线条的宽度与颜色

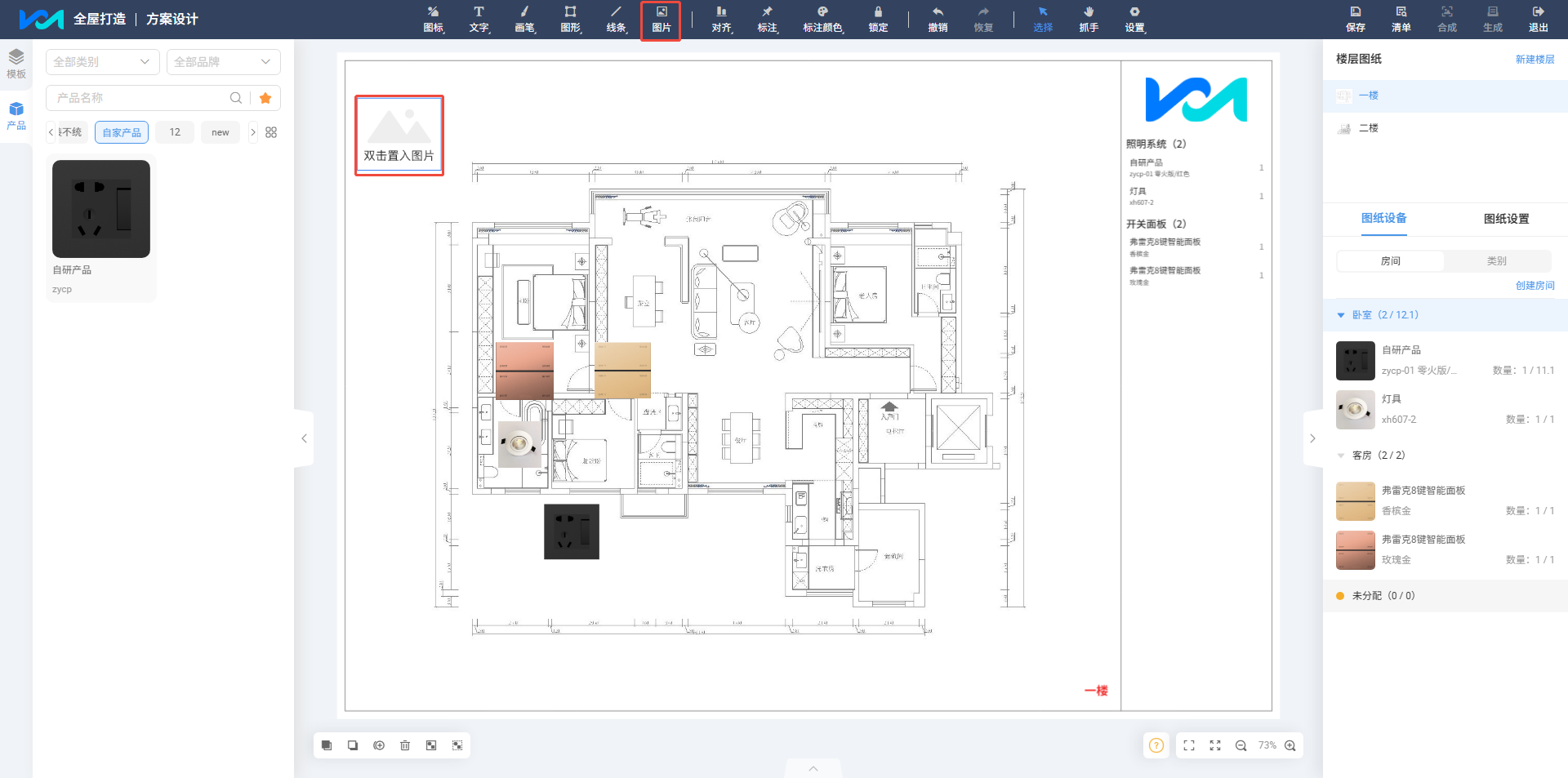

图片，双击可插入小于1M的图片

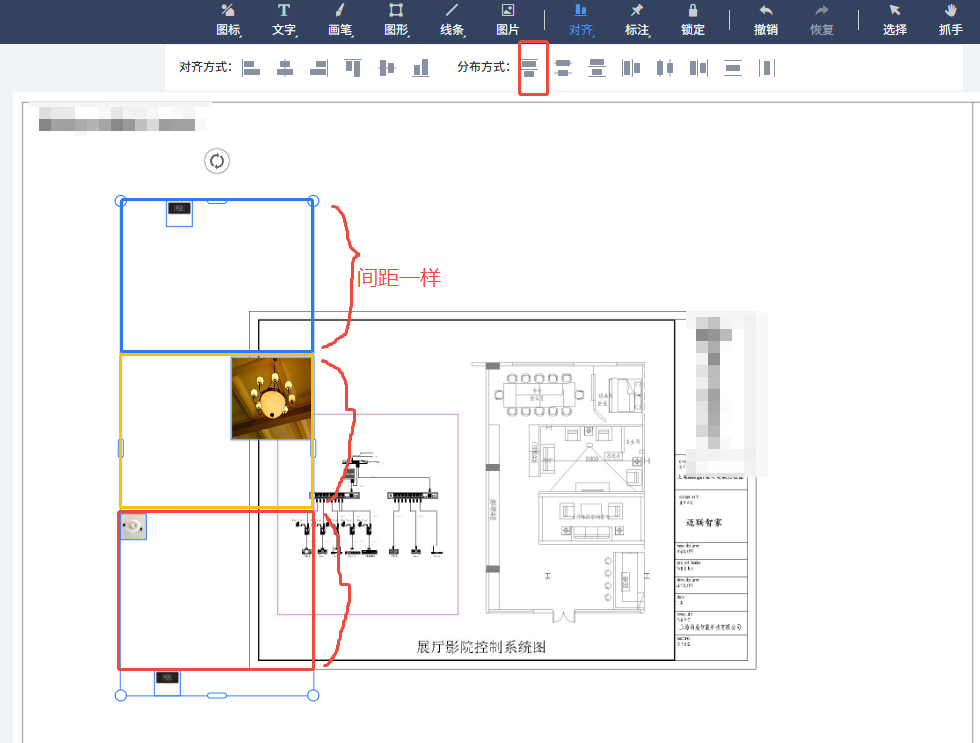

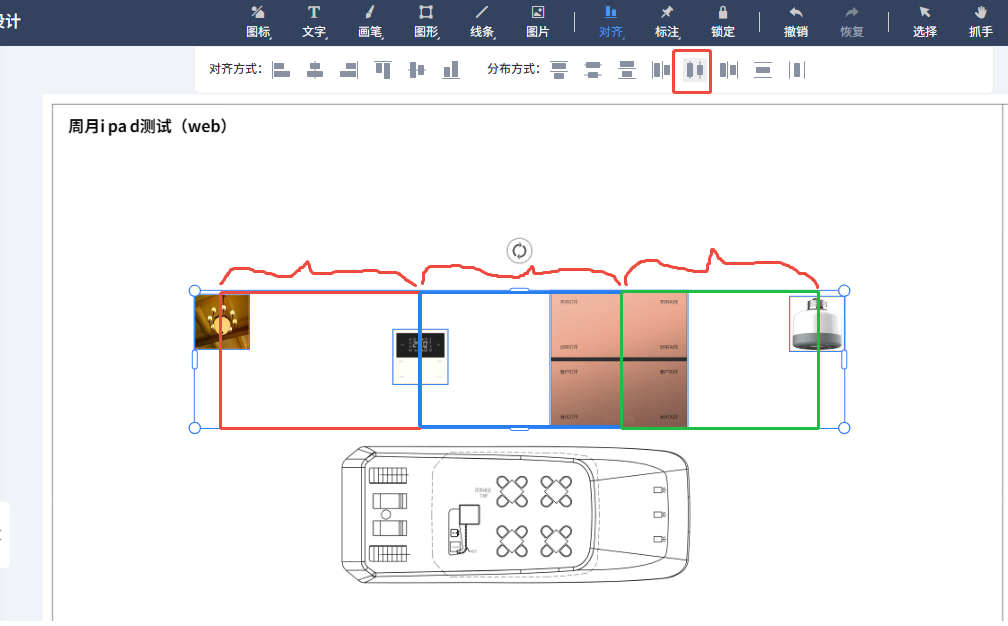

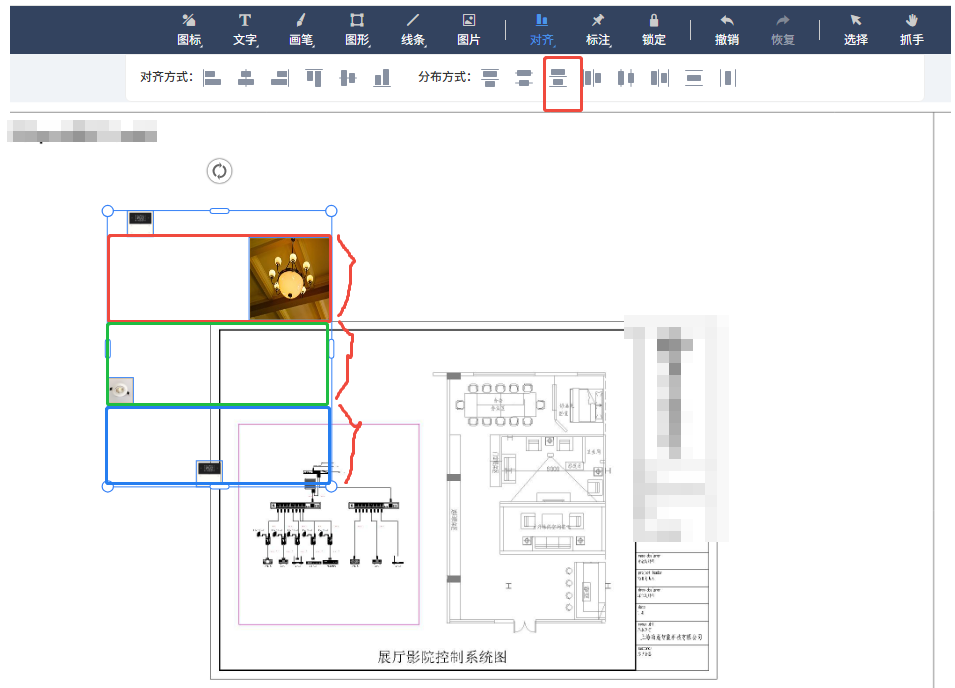

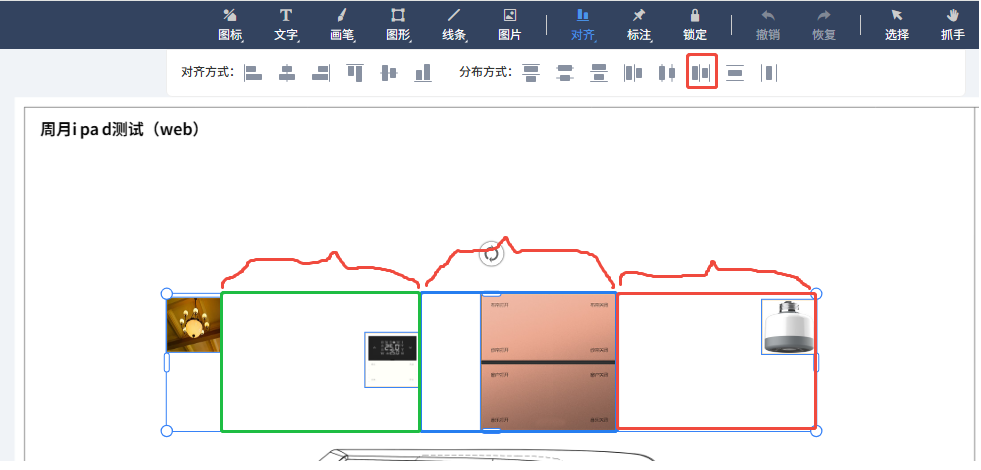

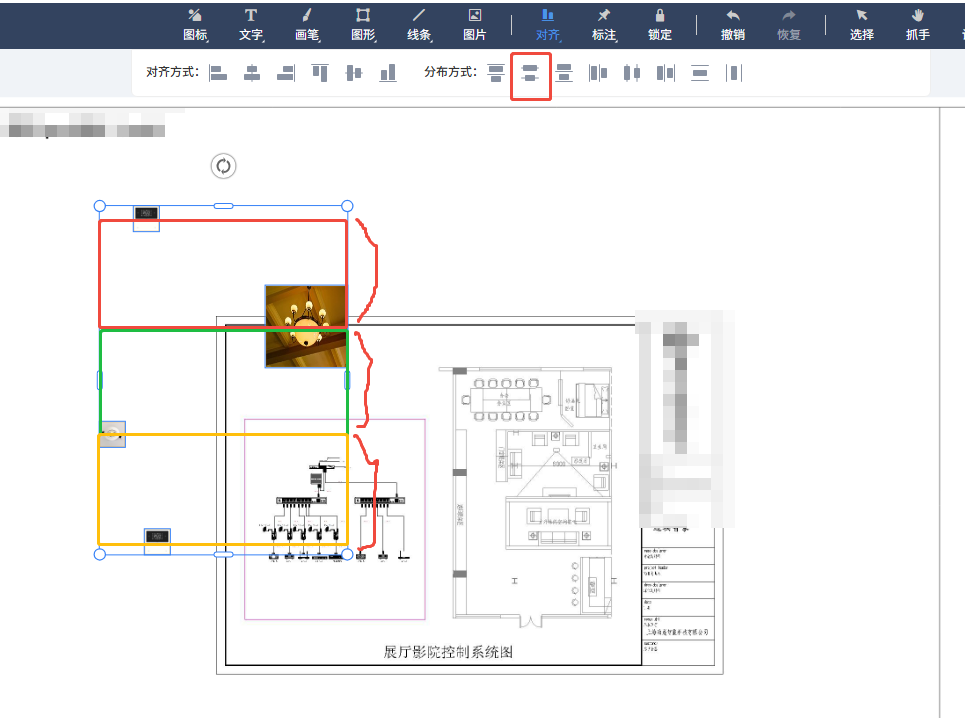

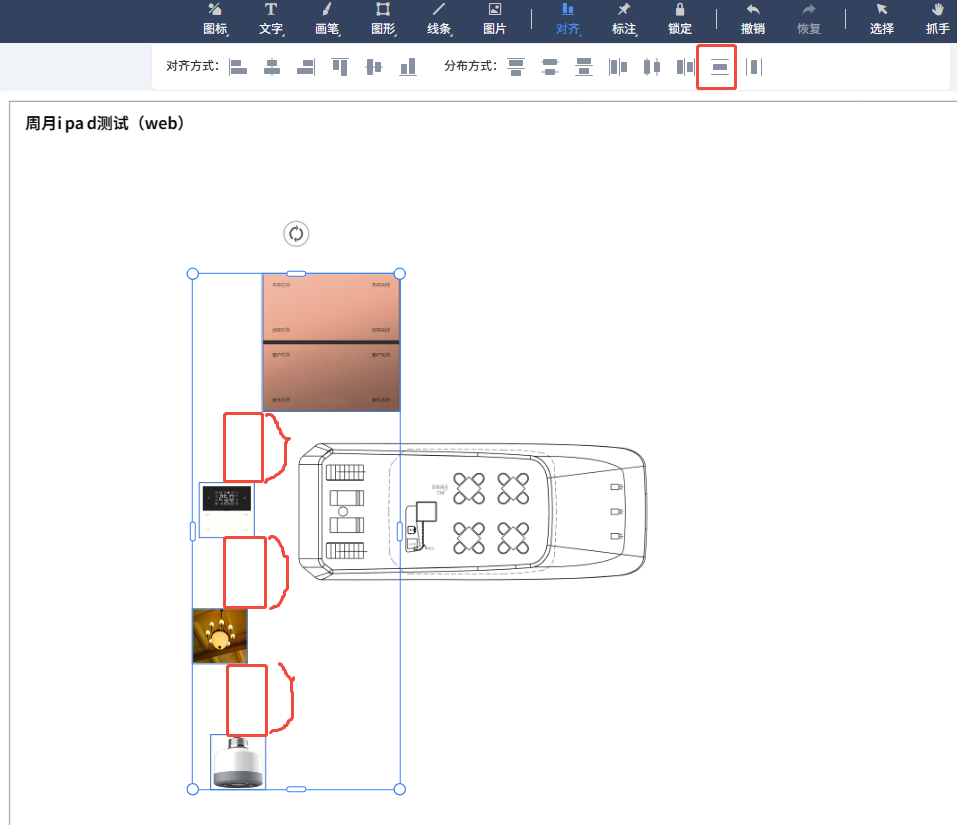

对齐

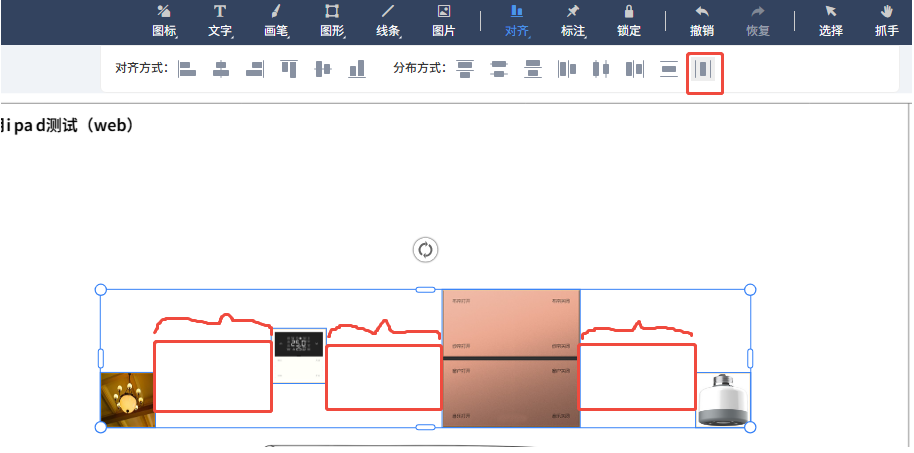

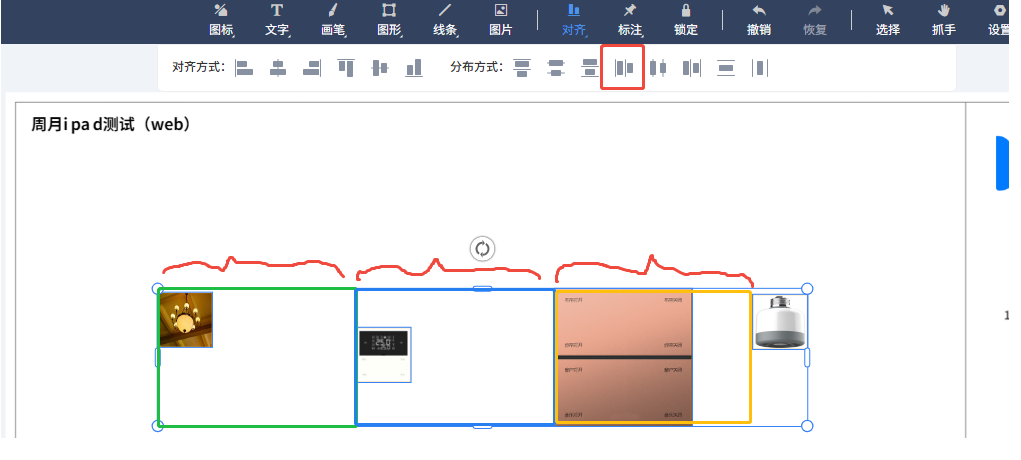

对齐方式

标注

标注，可在画布上标注产品的名称、预留方案、布线方案，可一键标注可清空全局标注。（先标注产品名称后，需清除标注，再添加预留方案或者布线方案）可全局标注、唯一标注（图纸上相同产品，只标注第一个添加在图纸的产品）可设置简介风格、圆角风格、下划线风格、汇总风格（产品名称＋预留方案＋布线方案）

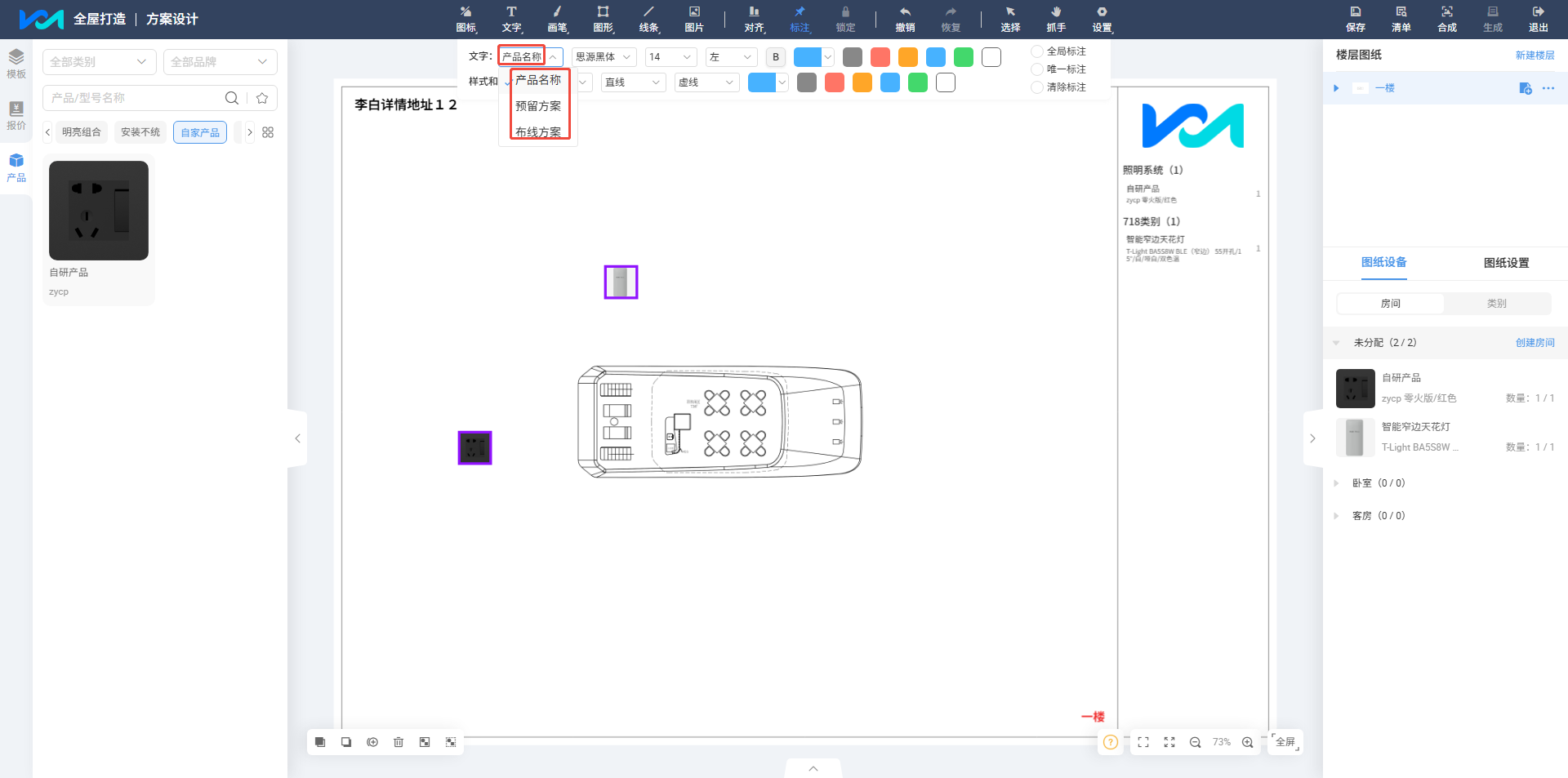

标注内容，支持：产品名称、预留方案、布线方案，页面如下：

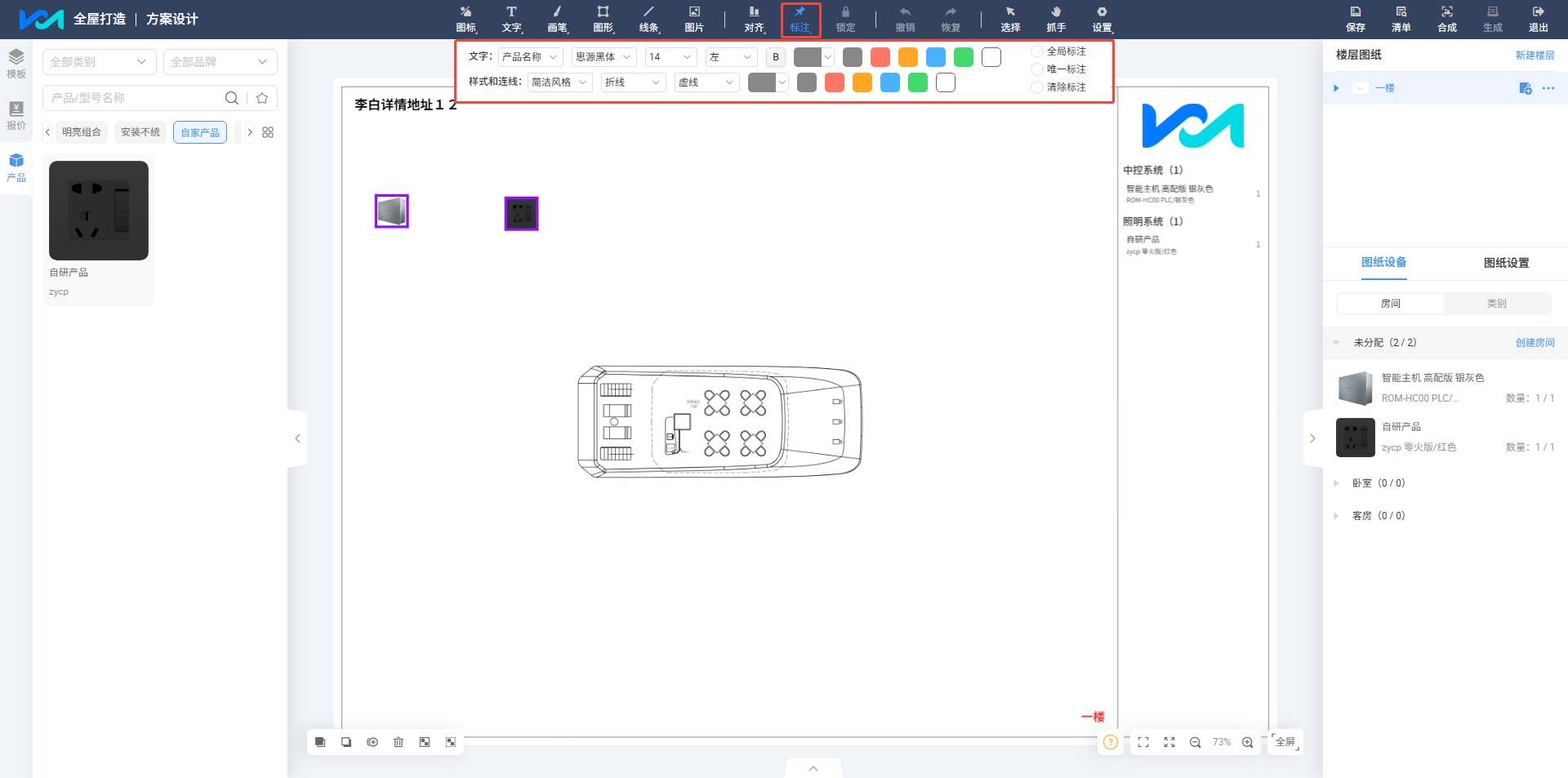

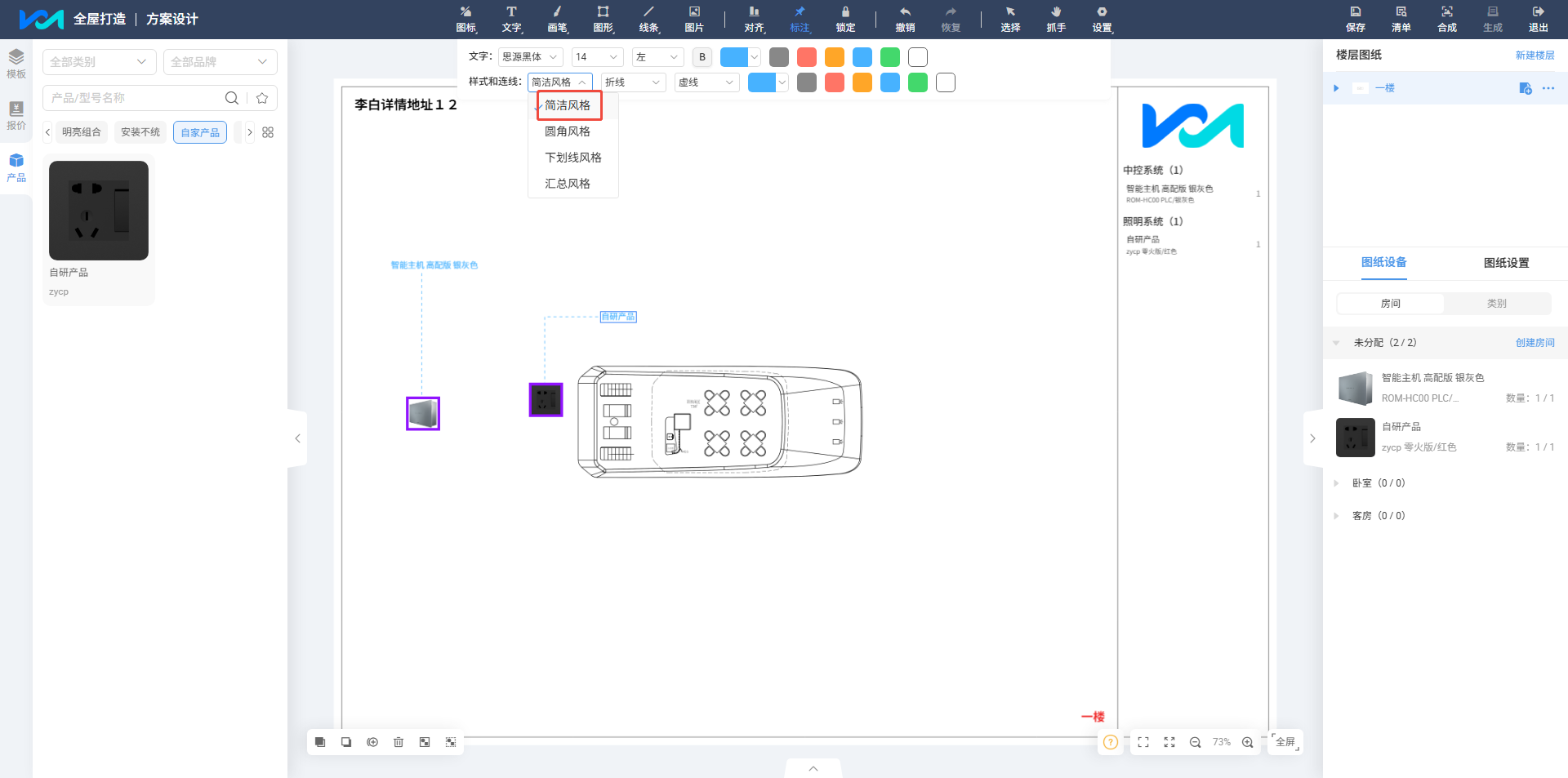

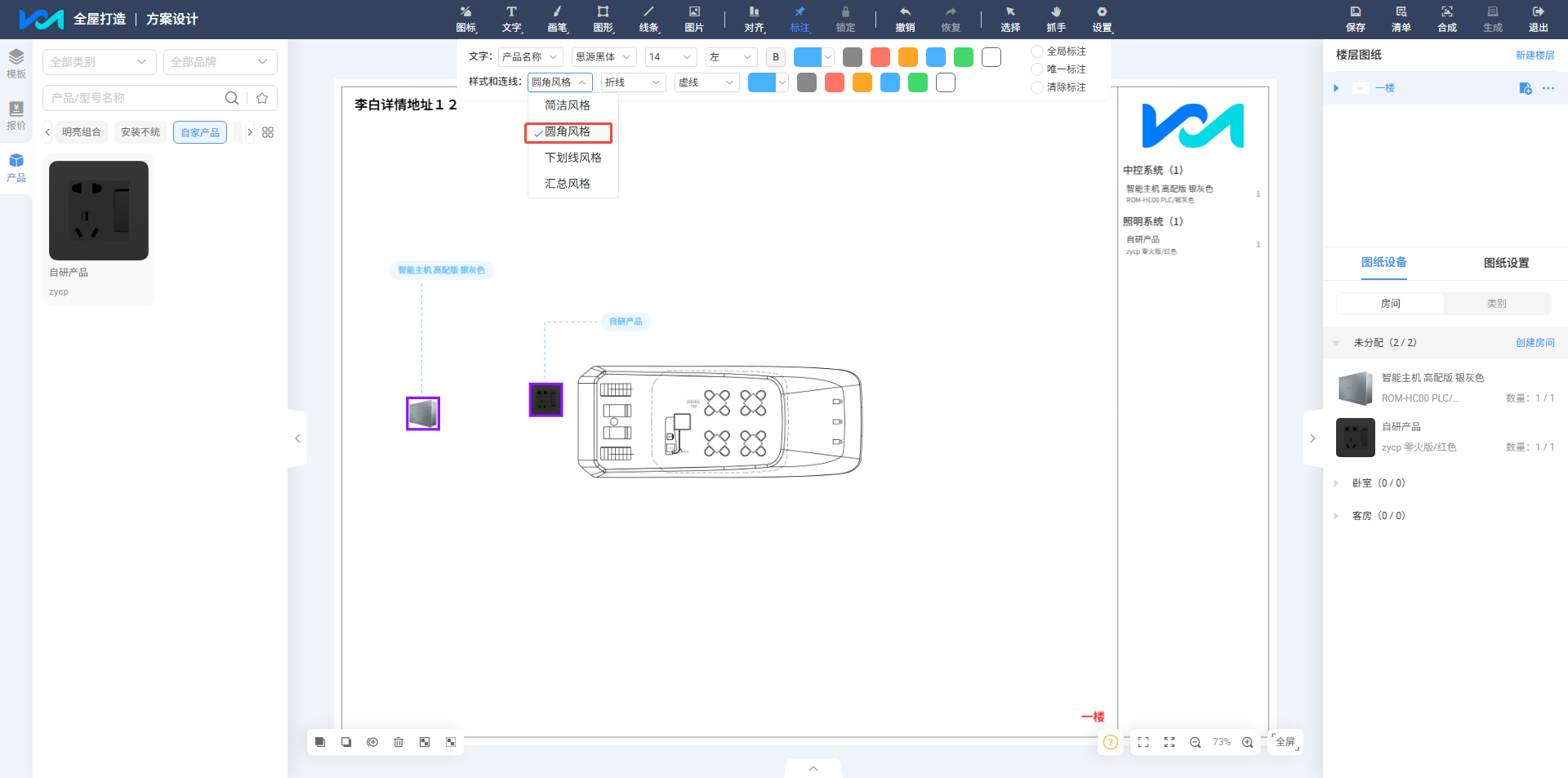

标注风格，支持：简洁风格、圆角风格、下划线风格、汇总风格（汇总风格不可修改文字内容），页面如下：

锁定/解锁

锁定产品后不可删除产品，锁定产品不可移动位置，锁定产品不能置顶置底，锁定产品不能建立分组，需要这些操作需解锁。产品未选中时，锁定呈现灰色状态，页面如下：

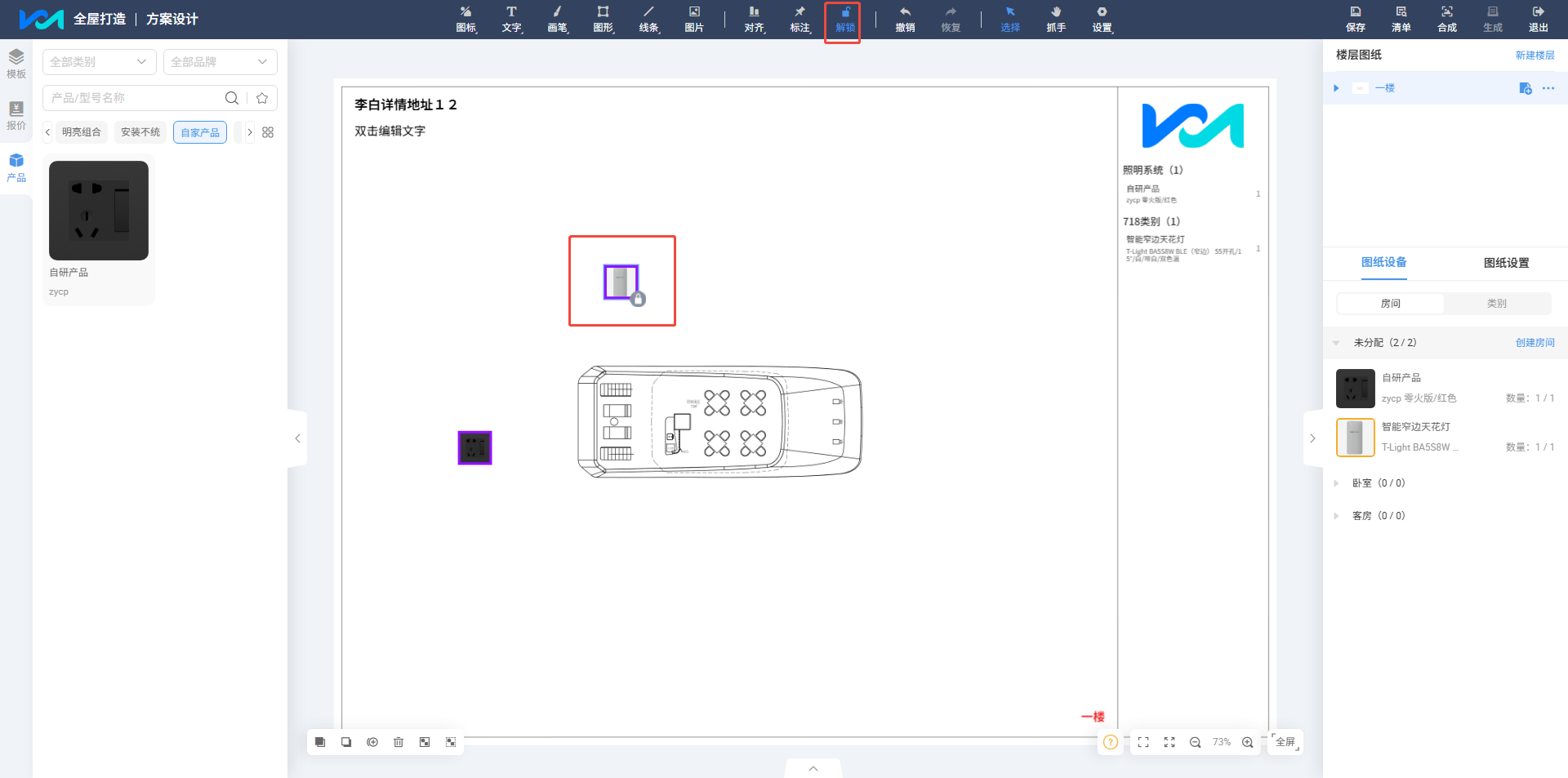

产品选中时，锁定呈现高亮状态，可进行锁定操作，锁定操作后，文字由“锁定”变成“解锁”，此产品就不能移动位置，需要解锁后才能操作相关操作，页面如下：

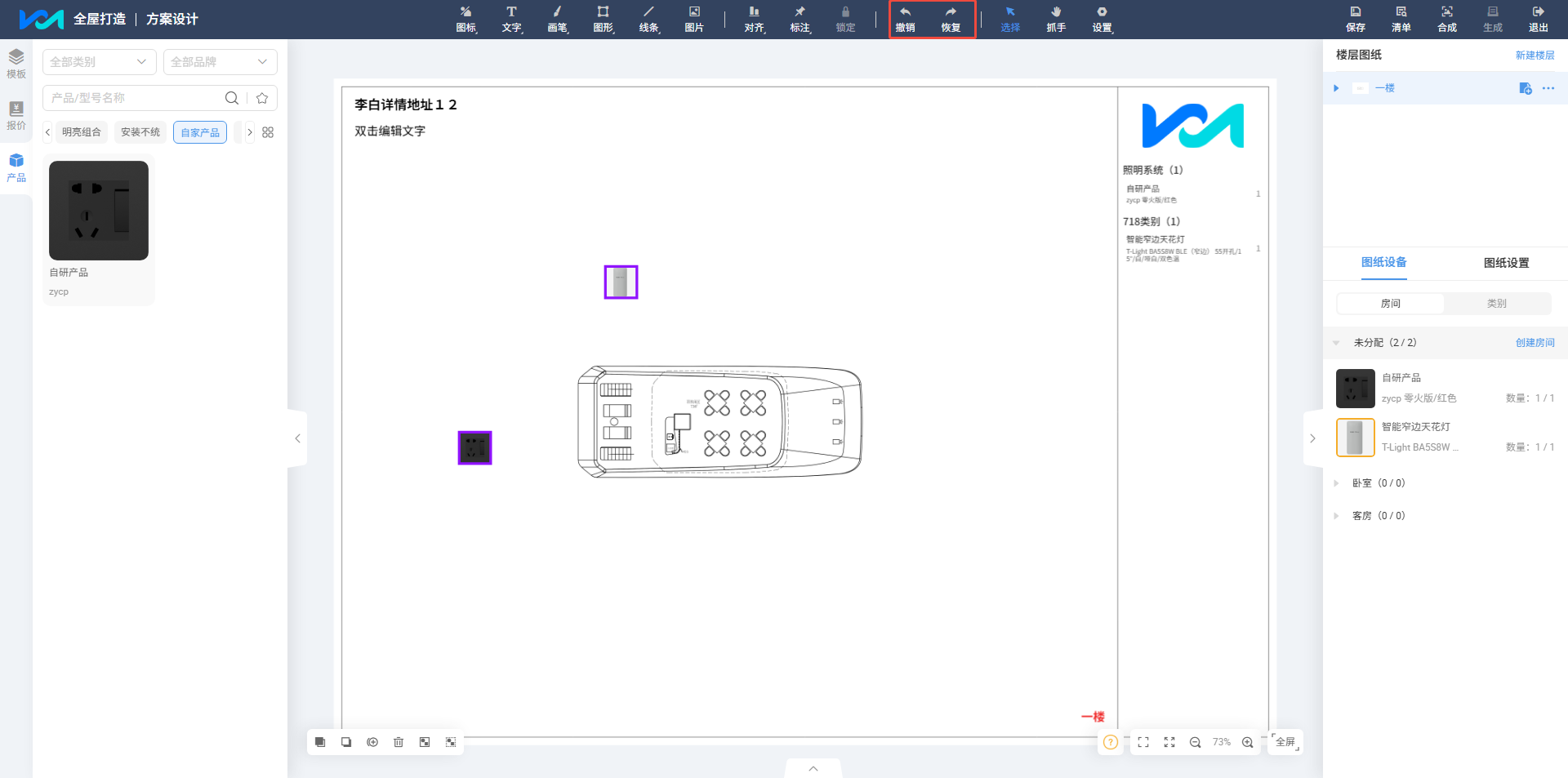

撤销/恢复

撤销/恢复 按钮，用于撤销与恢复快捷操作

选择工具

选择状态，可脱离任何操作

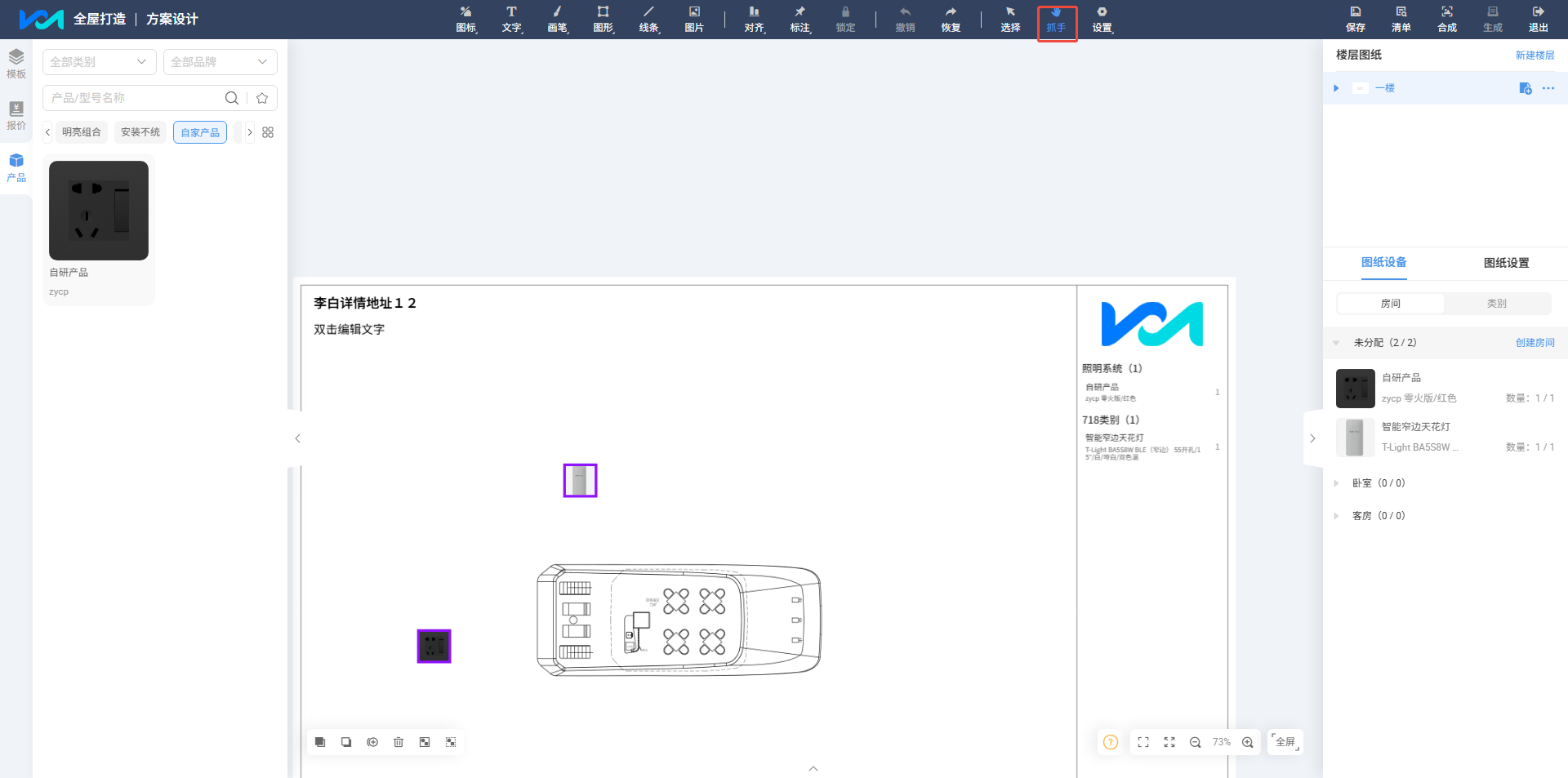

抓手工具

点亮“抓手”拖动画布，可移动画布

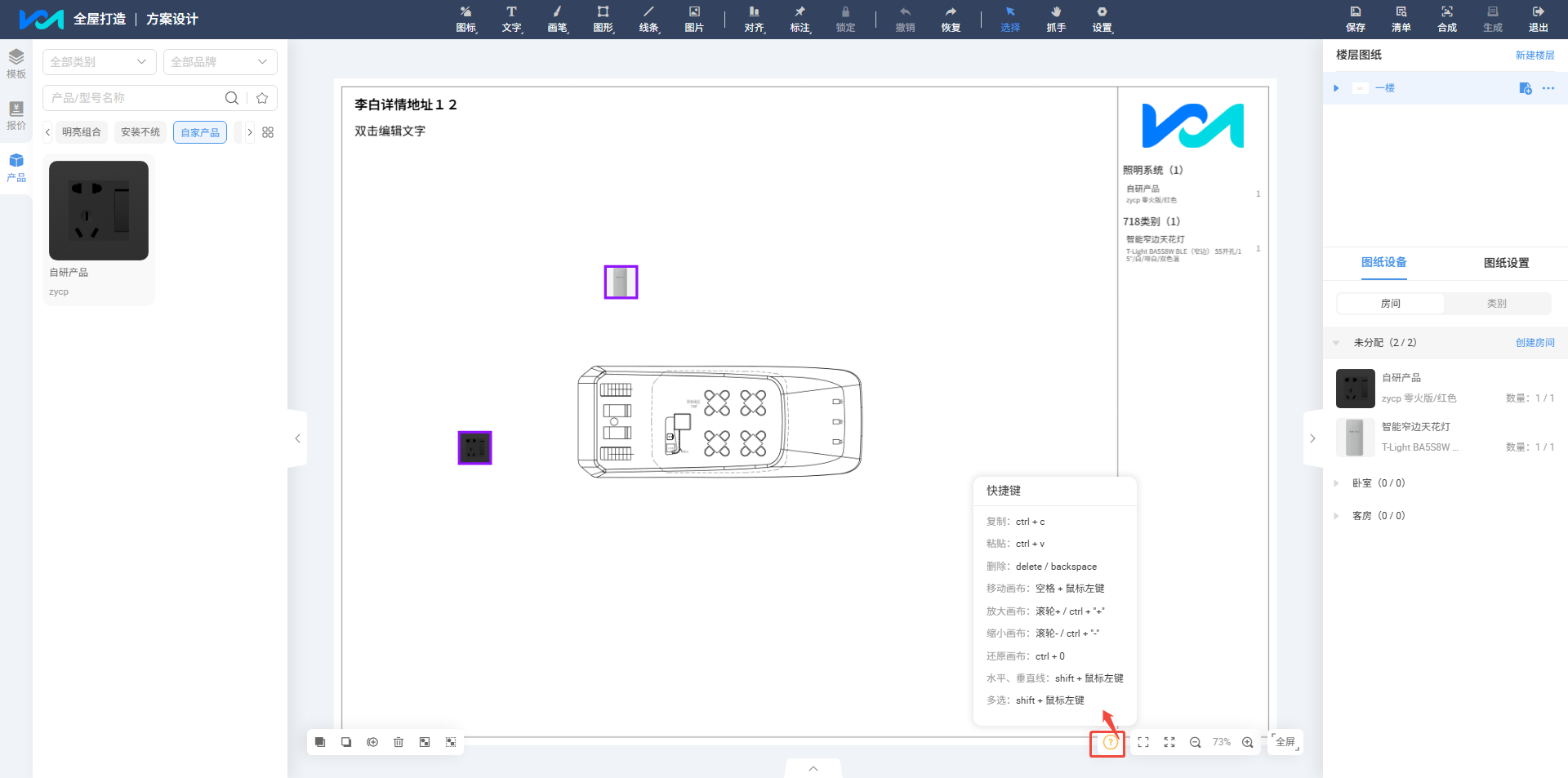

快捷键

快捷键的使用说明
